DMX-Relaisplatine 2fach

Veröffentlicht in DMX

Hier gibt es eine Beschreibung und andere Versionen der DMX-Relaisplatine: DMX-Relaisplatine (Übersicht)

DMX-Relaisplatine 2fachDiese Schaltung verfügt über zwei Relaiskanäle, die bis zu 1800 Watt (230V 8A) schalten können. Hierzu sollten die Leiterbahnen von den Relais zu den Klemmen noch mit etwas Lötzinn verdickt werden, damit der Querschnitt größer wird.

Die 2fach DMX-Relaisplatine verfügt über die Sonderfunktion zur Steuerung eines Rolladens/ einer Jalousie oder Leinwand. Über die zwei Jumper auf der Platine kann mit dem ersten die Funktion aktiviert werden und mit dem zweiten eingestellt werden, welche Funktion (hoch/runter) Vorrang hat.

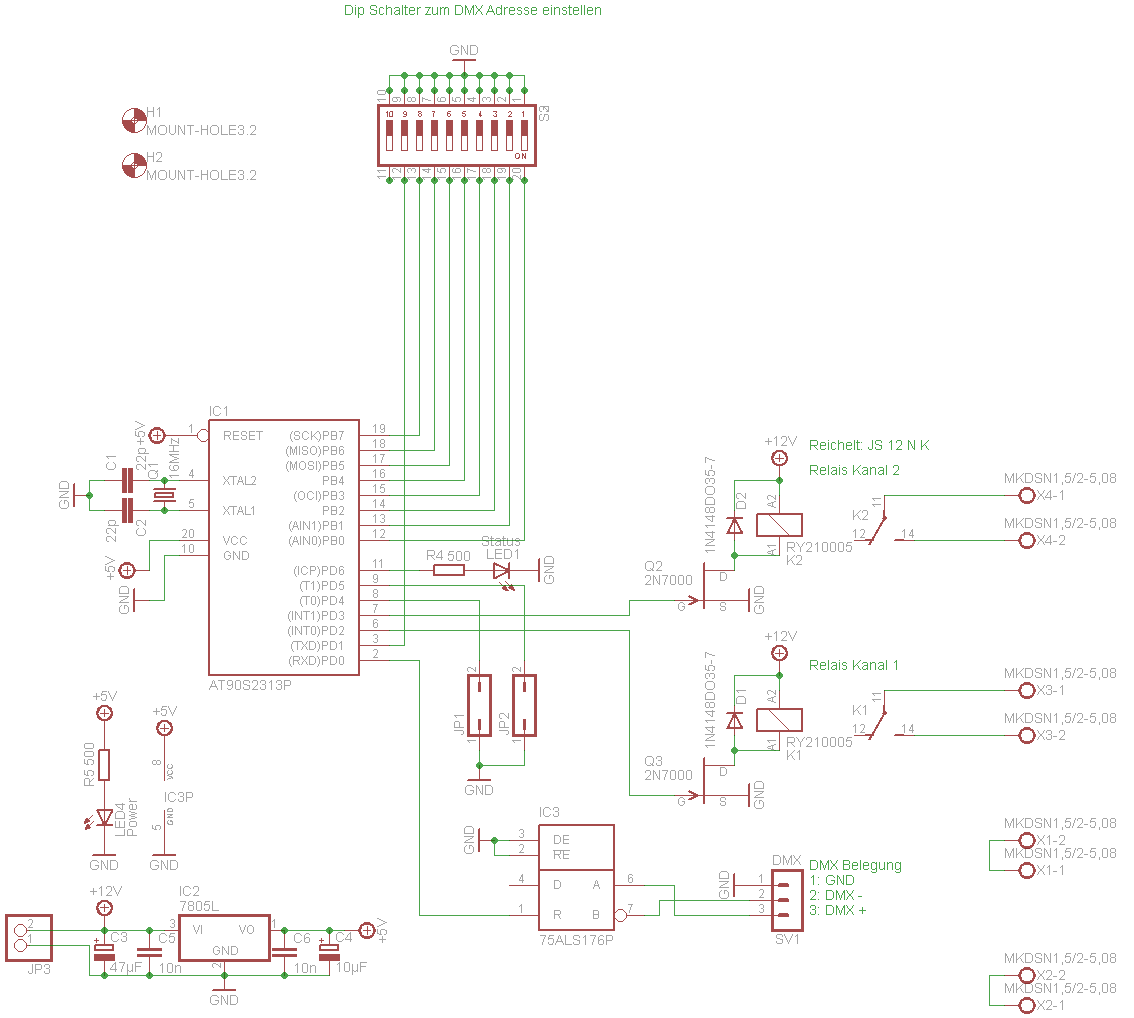

Schaltung

Platinenlayout



Download der Version 2.1 der Relaisplatine 2fach:


Bei Fragen oder Anregungen bitte eine Mail an Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
