DMX LED Dimmer 3 Kanal (RGB)

Veröffentlicht in DMX

Allgemeine Beschreibung und andere Versionen des DMX-LED Dimmer: DMX LED Dimmer (Übersicht)

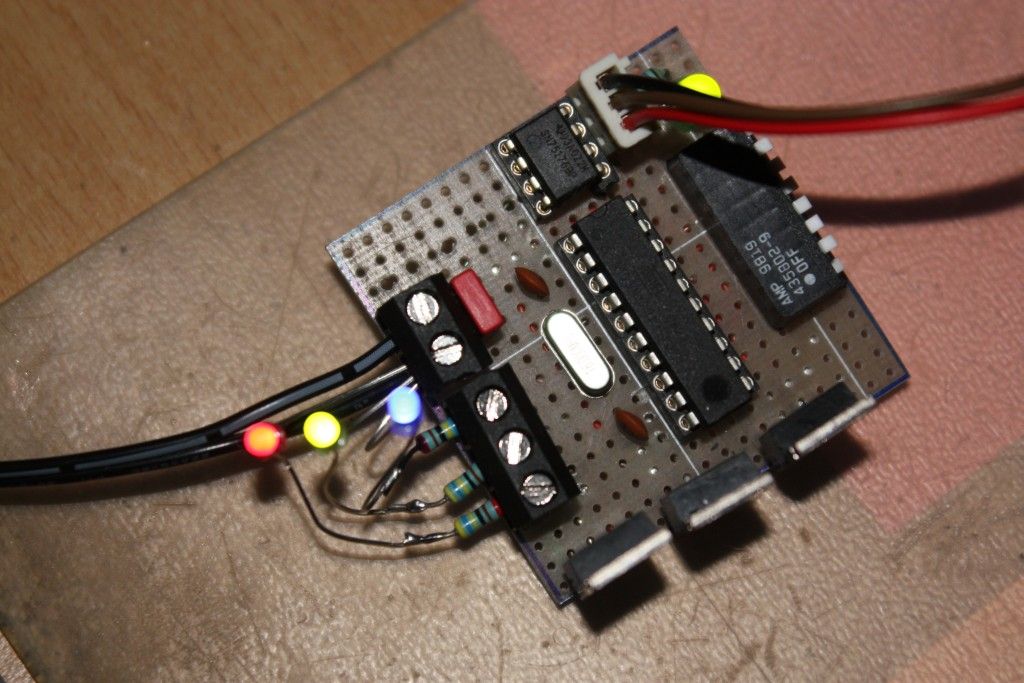

DMX LED Dimmer RGB Lochrasteraufbau
Die Dimmer Schaltung ist primär für RGB (Rot, Grün, Blau) Farbmischanwendungen gedacht, die Kanäle können aber auch unabhängig von einander verwendet werden.
Die Adresse ist per Dip-Schalter von 1 bis 511 (9 Bit) einstellbar. (DMX-Adresse einstellen)

Es gibt zwei Versionen: eine drei Kanal Version und eine vier Kanal Version.

Kanalbelegung:
Kanal3 Kanal Version4 Kanal Version
1 R R
2 G G
3 B B
4   Helligkeit (R,G,B)

Zusätzlich gibt es beide Versionen noch mit einem Stand-Alone-Mode der über den 10. Dip-Schalter aktiviert werden kann.

Stand-Alone-Mode:

Mit Dip-Schalter 10 wird der Stand-Alone-Modus aktiviert.
Dip-Schalter 9 aus: Farbwechselmodus: Dip-Schalter 1-8: Geschwindigkeit
Dip-Schalter 9 ein: Manueller Farb Modus: Schalter 1&2: Rot, 3&4: Grün, 5&6: Blau (Stufen: 0%, 33%, 66%, 100%)


Für Großansicht auf das Bild klicken.

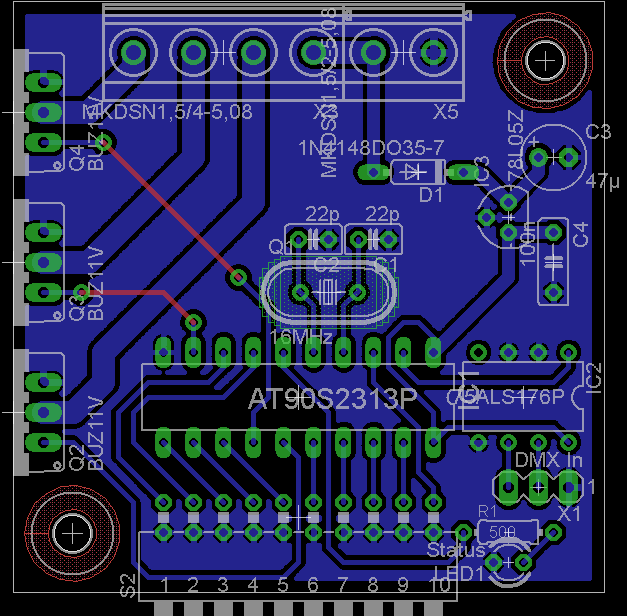

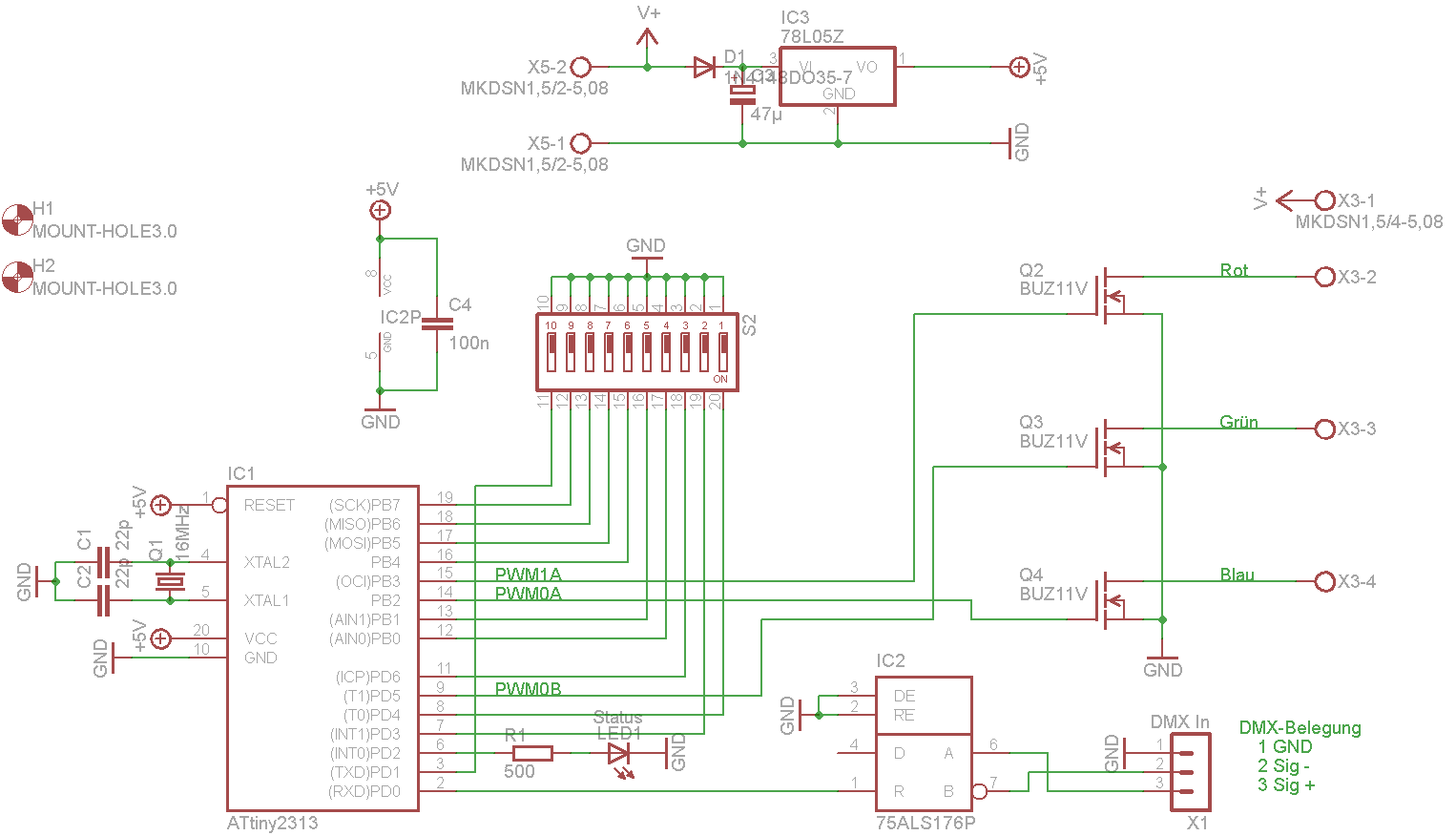

Schaltung Platine
Die Schaltung passt auf eine 50 x 50mm große Platine. Die FETs sitzen an einer Seite, damit diese bei größeren Strömen an einen Kühlkörper montiert werden können (ACHTUNG: FETs ISOLIERT AN KÜHLKÖRPER MONTIEREN).
Die LEDs werden an der 3er Klemme an der Platine mit ihrer Kathode angeschlossen. Die gemeinsamt Masse befindet sich dann auf der zweipoligen Klemme.


Schaltung, Layouts (FETs stehend, liegend), alle Firmware Versionen

Bei Fragen oder Anregungen bitte eine Mail an Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
