DMX-Relaisplatine 4fach

Veröffentlicht in DMX

Hier gibt es eine Beschreibung und andere Versionen der DMX-Relaisplatine: DMX-Relaisplatine (Übersicht)

Diese Schaltung verfügt über vier Relaiskanäle, die bis zu 1800 Watt (230V 8A) schalten können. Hierzu sollten die Leiterbahnen von den Relais zu den Klemmen noch mit etwas Lötzinn verdickt werden, damit der Querschnitt größer wird.

Schaltung und Layout:

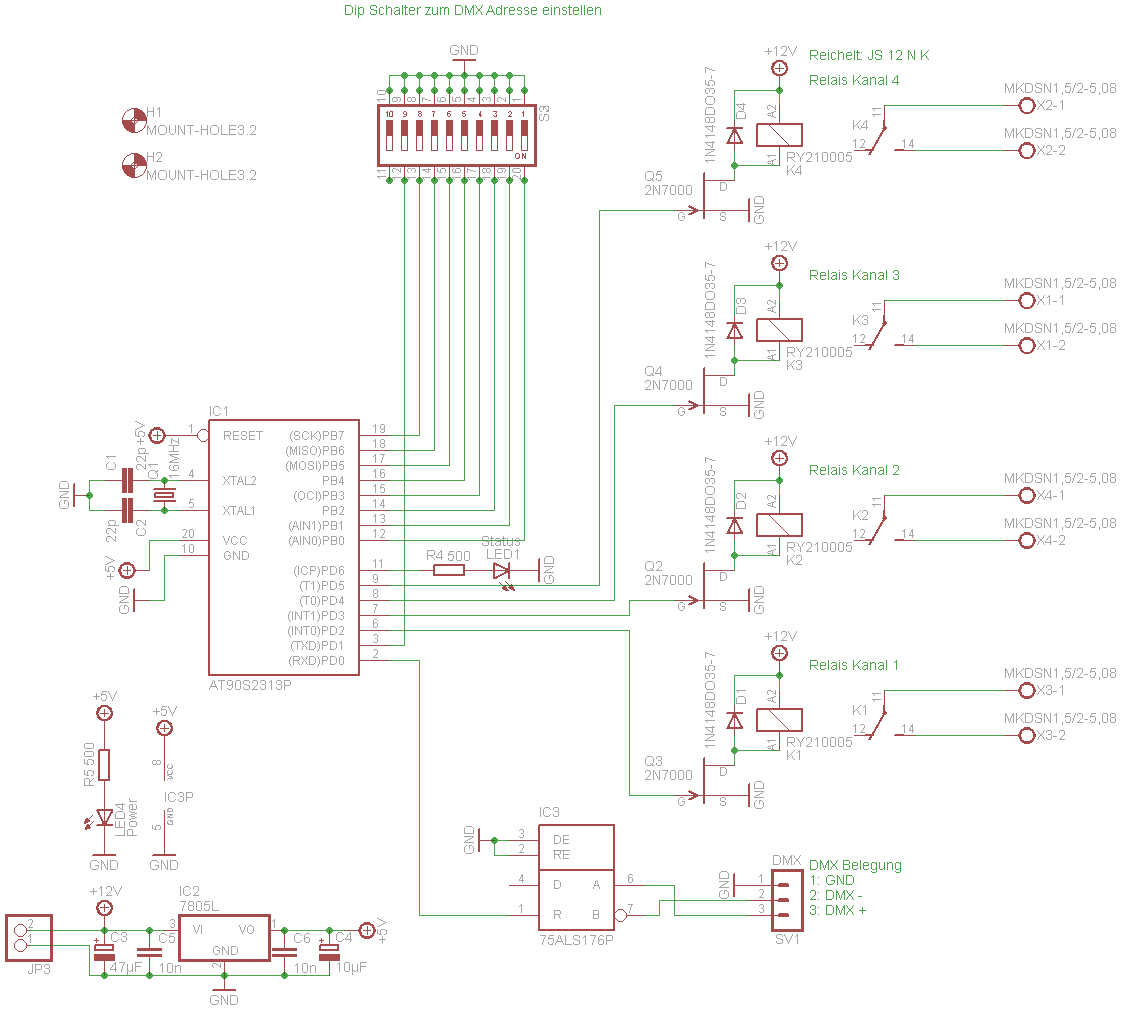

Schaltung

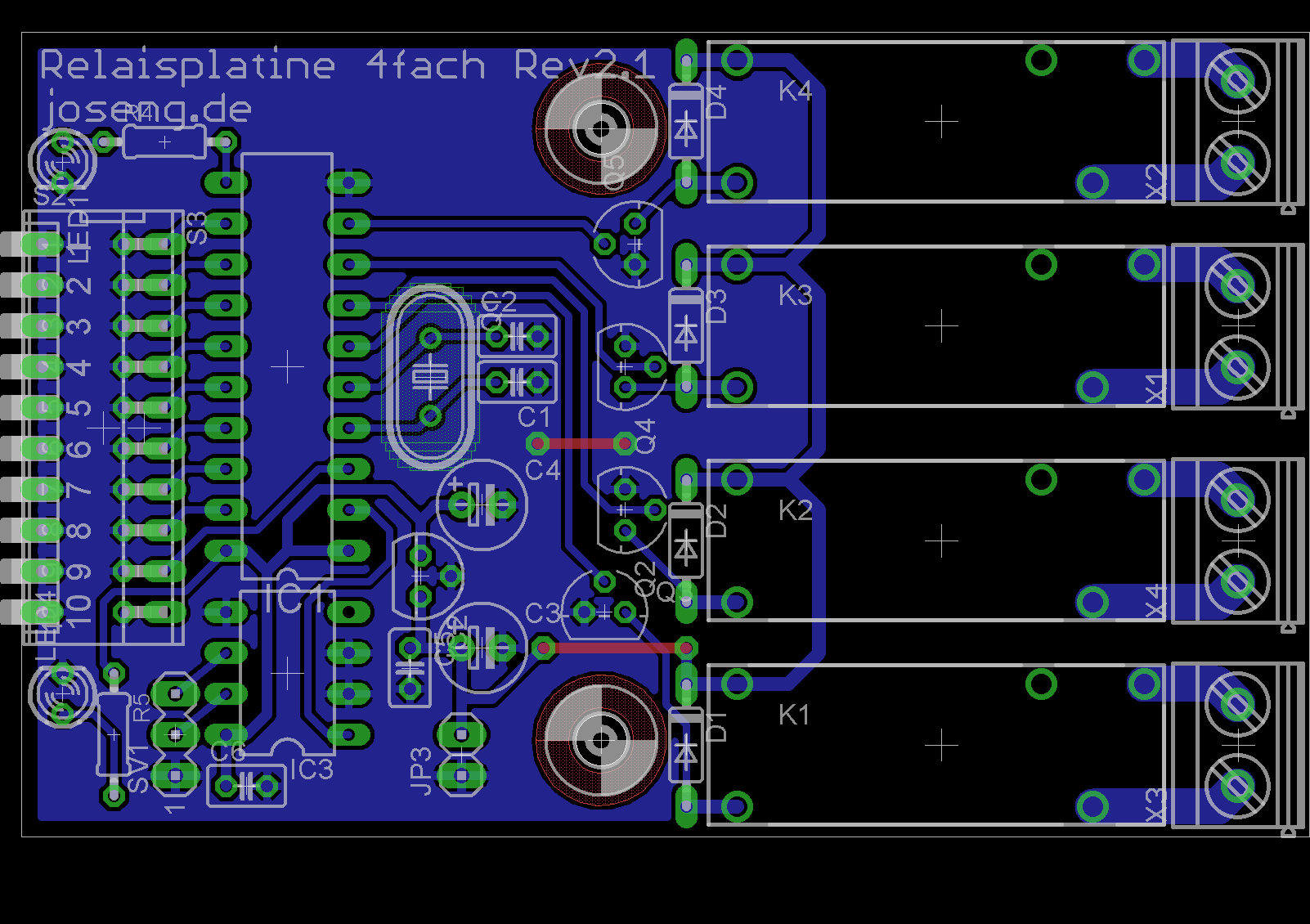

Platinenlayout



Download der Version 2.1 der Relaisplatine 4fach:


Bei Fragen oder Anregungen bitte eine Mail an Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
