DMX LED Dimmer 4 Kanal (RGBW/RGBA)

Veröffentlicht in DMX

Allgemeine Beschreibung und andere Versionen des DMX-LED Dimmer: DMX LED Dimmer (Übersicht)

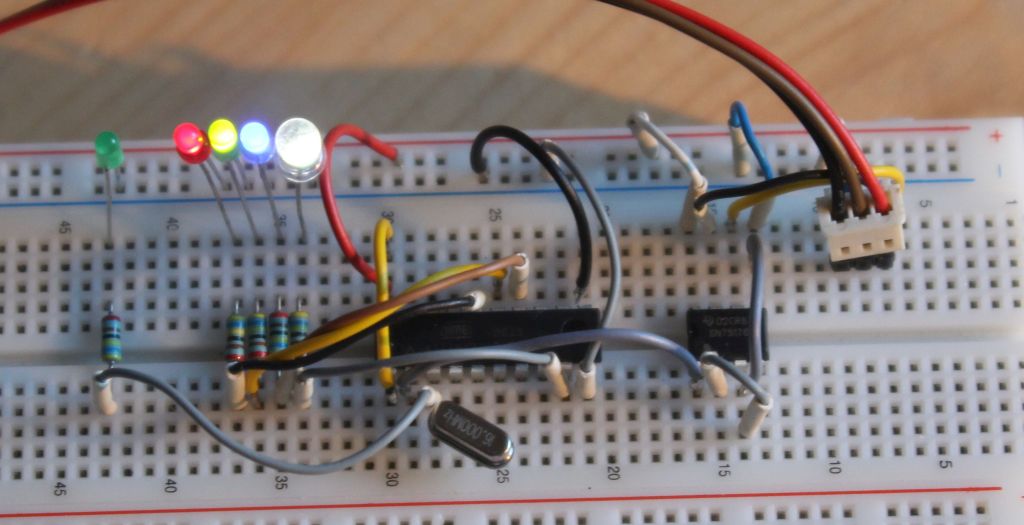

DMX LED Dimmer RGBW Steckbrett
Die Dimmer Schaltung ist primär für RGBW/RGBA (Rot, Grün, Blau, Weiß/Amber) Farbmischanwendungen gedacht, die Kanäle können aber auch unabhängig von einander verwendet werden.
Die Adresse ist per Dip-Schalter von 1 bis 511 (9 Bit) einstellbar. (DMX-Adresse einstellen)

Es gibt zwei Versionen: eine vier Kanal Version und eine fünf Kanal Firmware Version.

Kanalbelegung:
Kanal4 Kanal Version5 Kanal Version
1 R R
2 G G
3 B B
4 W W/A
5   Helligkeit (R,G,B, W/A)

Der 10. DIP-Schalter ist in dieser Version ohne Funktion, da am ATtiny2313 kein Pin mehr frei ist. Daher ist auch keine Firmware mit Stand-Alone Modus mehr vorhanden (im Vergleich zum DMX LED Dimmer 3 Kanal (RGB))


Es gibt zwei verschiedene Platinen Versionen: eine mit stehenden Transistoren an der Seite und eine mit liegenden Transistoren

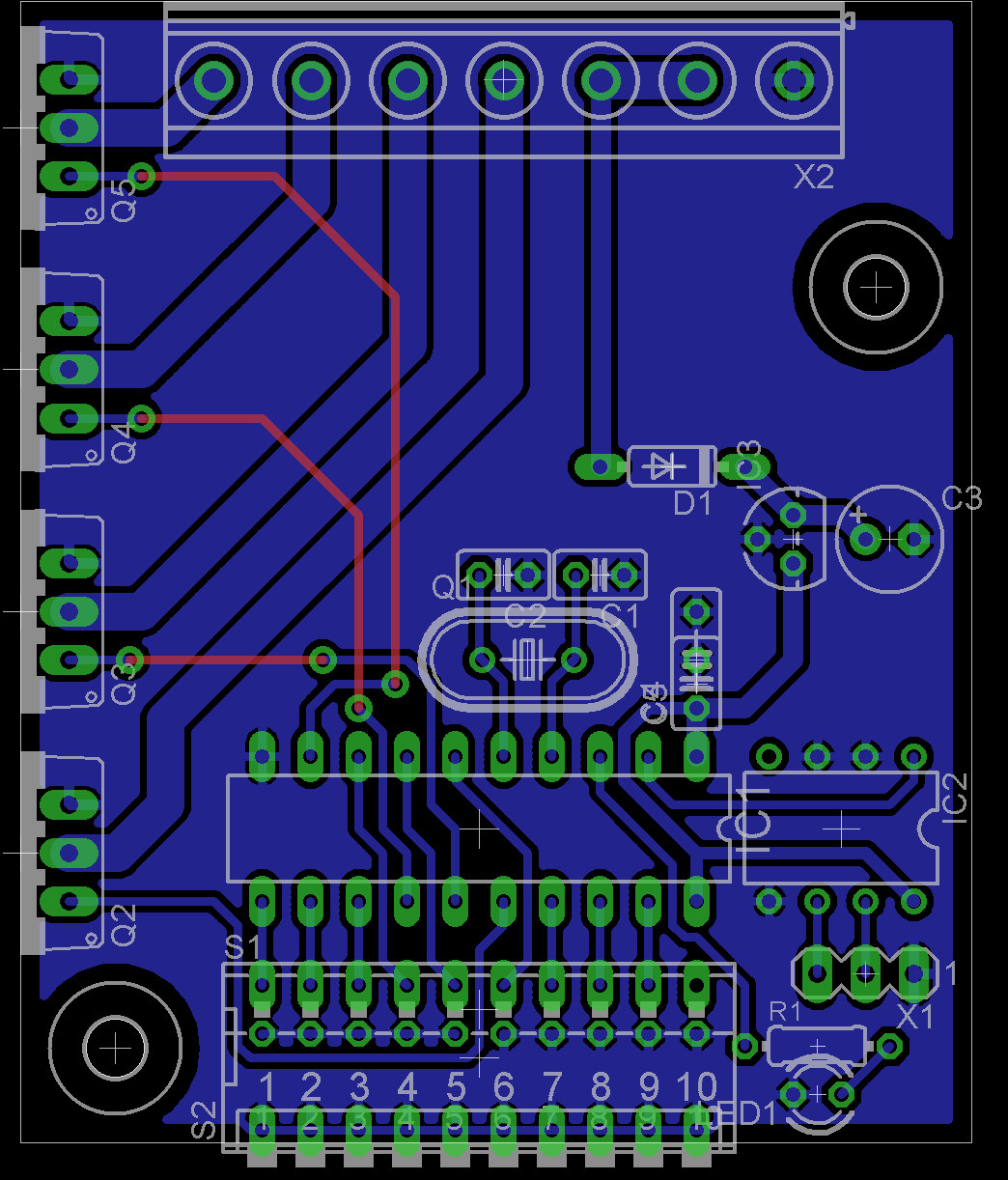

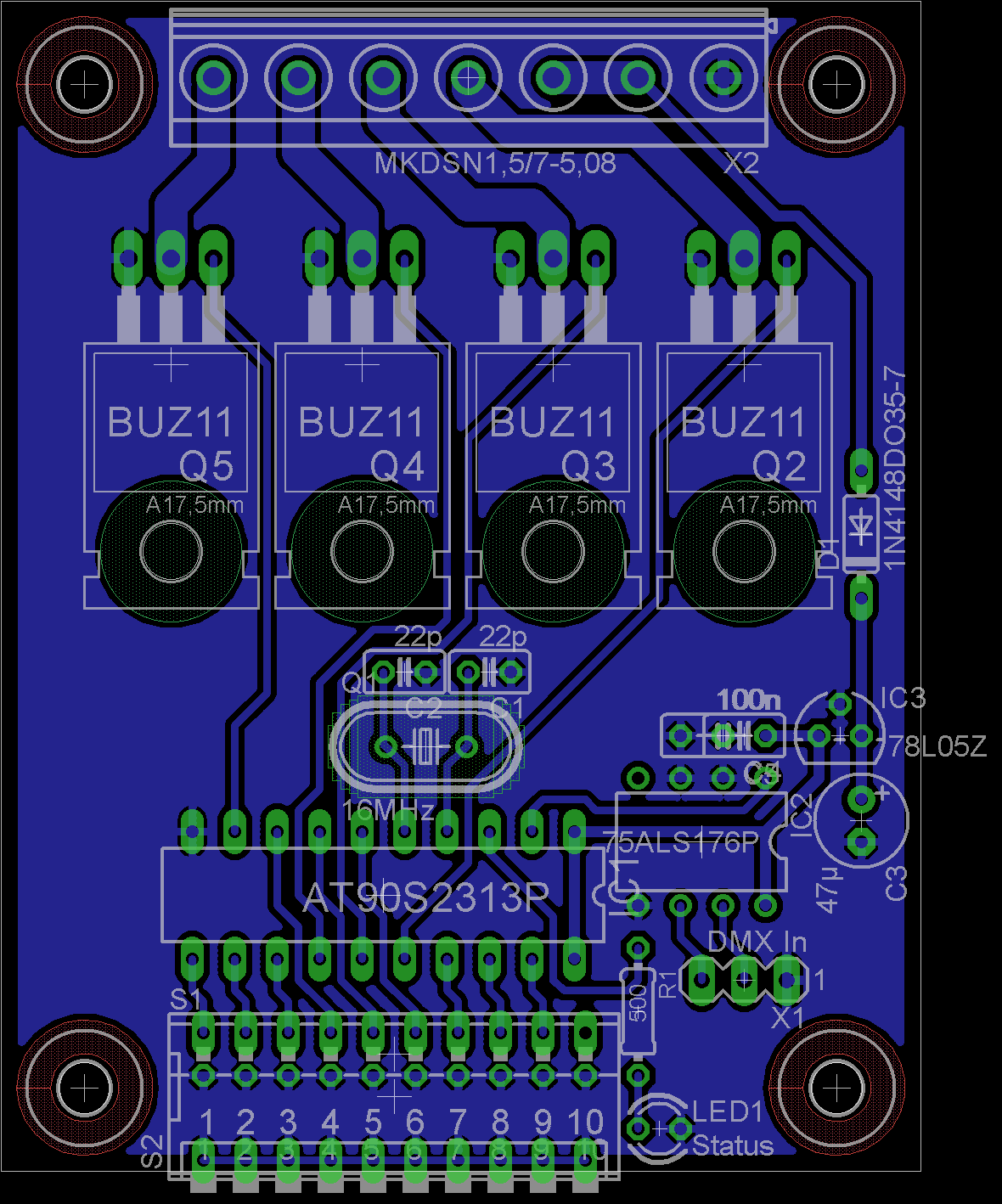

DMX RGBW Dimmer mit stehenden Transistoren DMX RGBW Dimmer mit liegenden Transistoren


Schaltung, Layouts (FETs stehend, liegend), alle Firmware Versionen

Bei Fragen oder Anregungen bitte eine Mail an Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
