DMX-Relaisplatine 8fach

Veröffentlicht in DMX

PlatineHier gibt es eine allgemeine Beschreibung und andere Versionen der DMX-Relaisplatine: DMX-Relaisplatine (Übersicht)

Diese Relaisplatine gibt es in zwei Versionen und verfügt über 8 Relais die jeweils 8 bzw. 16 Ampere (bei 250V AC) schalten können. Es muss jedoch der Gesammtanschlusswert einer Steckdose bzw. Zuleitung beachtet werden! Um die vollen 8/16 Ampere pro Kanal nutzen zu können, müssen die Leiterbahnen von den Klemmen zu den Relais mit Lötzinn und Draht aufgedoppelt werden, da sonst die Leiterbahnen bei dem hohen Strom zwestört werden können.

Zwei LEDs zeigen den Status der Schaltung an. Power On und DMX Signal.

Die Schaltung wird mit 12V versorgt. Das Netzteil zur Versorgung sollte ca. 1 Amper liefern können.
Die Maße der Platine sind 100x80mm.

Schaltplan und Layout

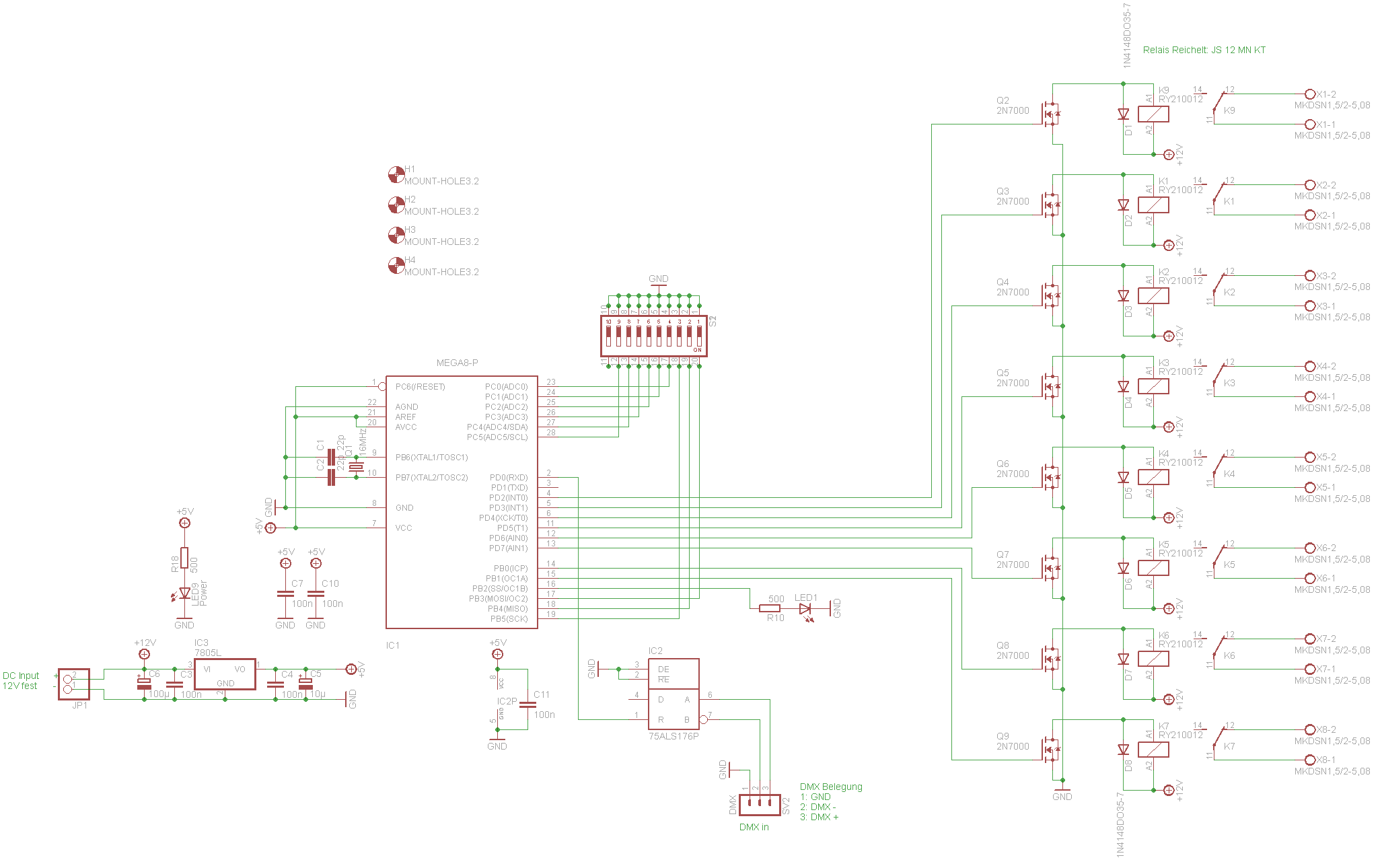

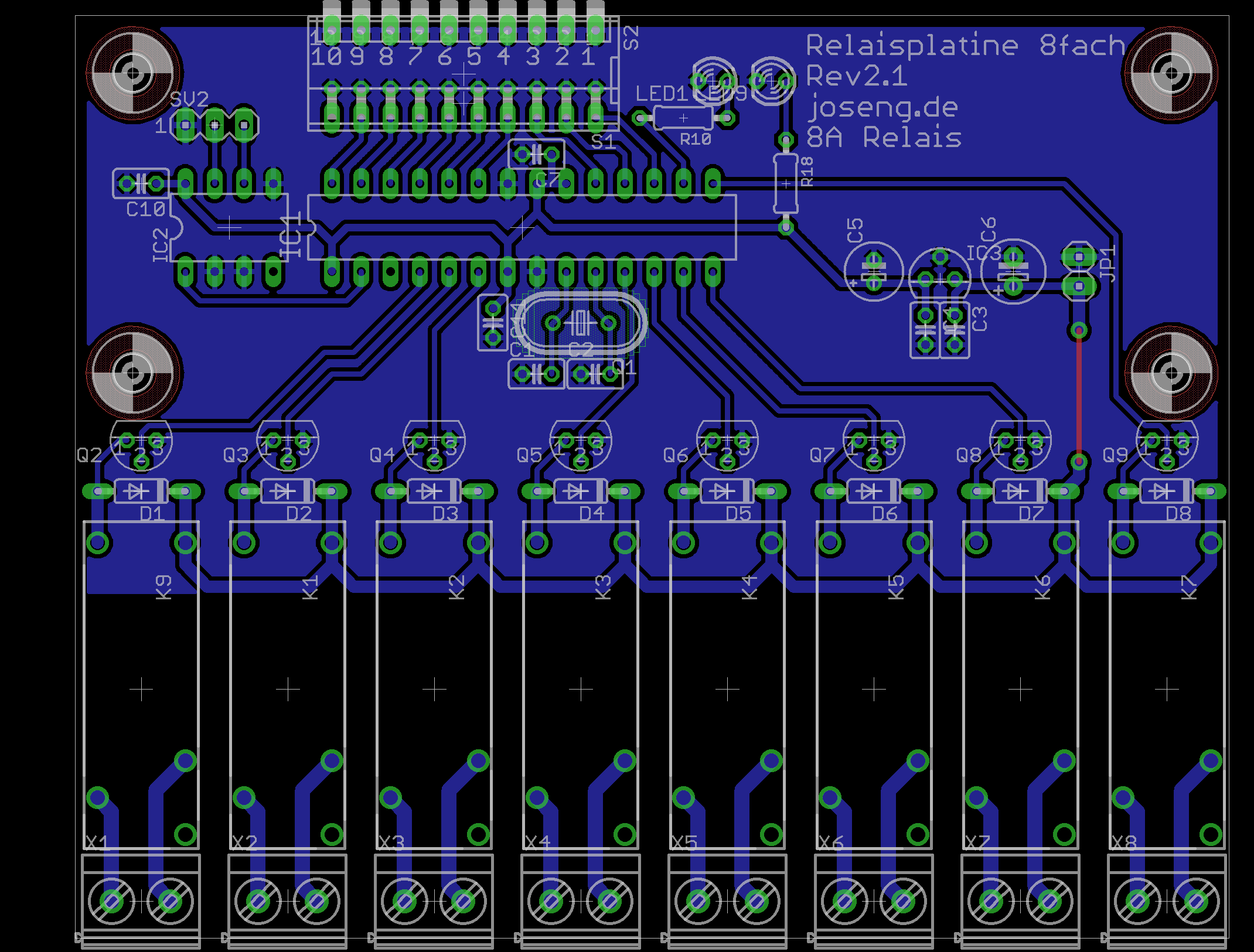

Schaltplan Relaisplatine 8fach Platinenlayout Relaisplatine 8fach

Download der Version 2.1 der Relaisplatine 8fach
