DMX LED Dimmer 1 Kanal

Veröffentlicht in DMX

Das Prinzip des Dimmers ist die Pulsweitenmodulation. Mehr dazu und andere Versionen: DMX LED Dimmer (Übersicht)

Dieser DMX LED Dimmer belegt einen DMX Kanal und ist 50x40mm groß.
Die DMX Adresse wird über DIP-Schalter eingestellt. (DMX-Adresse einstellen)

Schaltung

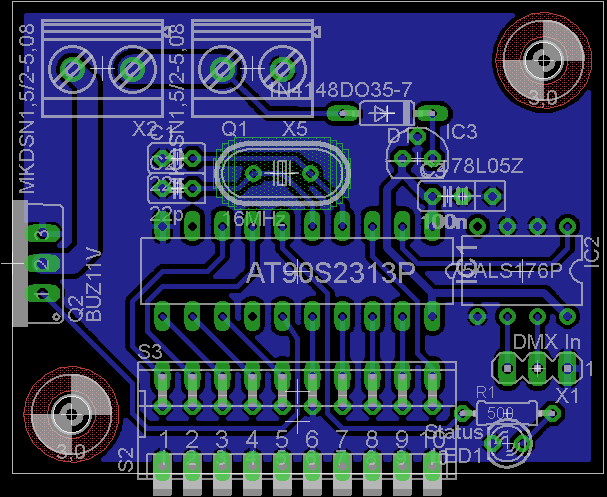

Layout

Es gibt hierzu zwei verschiedene Firmware Versionen. Eine normale, die nur einen Kanal belegt (Dimmer Kanal) mit dem die LED gedimmt wird (0-100%).
Die zweite Version hat noch zusätzlich einen Strobe/Shutter Kanal.


Kanalbelegung Version 3 (Strobe)
Kanal Funktion

1 Dimmerkanal
2

0-14 LED aus
15-240 LED blinkt mit 1 bis 15Hz
241-255 LED Dauerhaft an

Stand Alone Mode Version 3
DIP-Schalter Funktion

1 - 5 Helligkeit
6 - 9
Alle aus LED dauer an
sonst Frequenz 1-15


Schaltplan, Layout, Ätzvorlage
