DMX-Splitter

Veröffentlicht in DMX

Es gibt DMX-Splitter ein verschiedenen Größen und Preisklassen, man kann sich aber auch einen selber bauen.

Nachbauten:

- 19 Zoll DMX-Splitter joseng.de


Im Moment existieren drei Versionen der Schaltung. Eine in der die Potentialtrennung über 3 getrennte Trafos gelöst wurde,
die zweite Schaltung wird von einem Trafo versorgt und die Potentialtrennung wurde mit 5 DC/DC-Wandlern gelöst, die dritte Schaltung wird mit einem externen Steckernetzteil versorgt, hier kommen auch DC/DC-Wandler zum Einsatz .
Statt dem 74ACT245N kann auch ein ULN2803A verwendet werden.

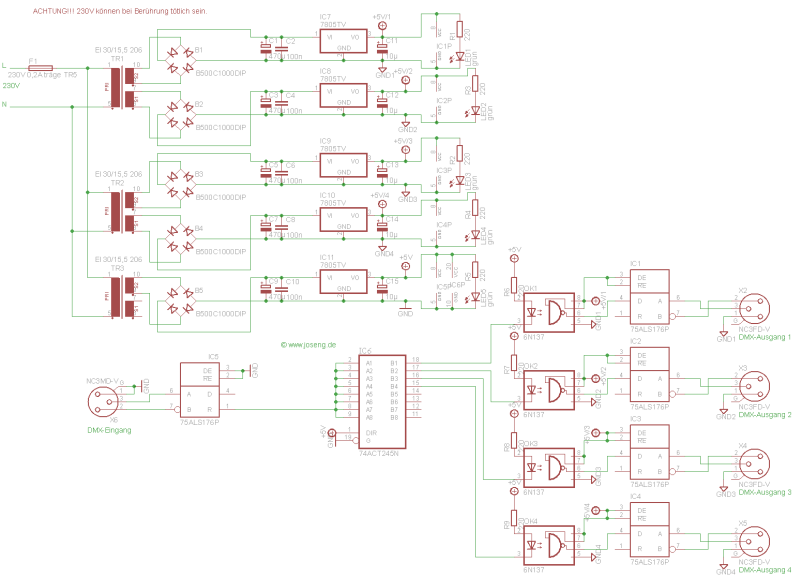

Schaltung 1:
dmx_splitter_3_trafo_version_klein

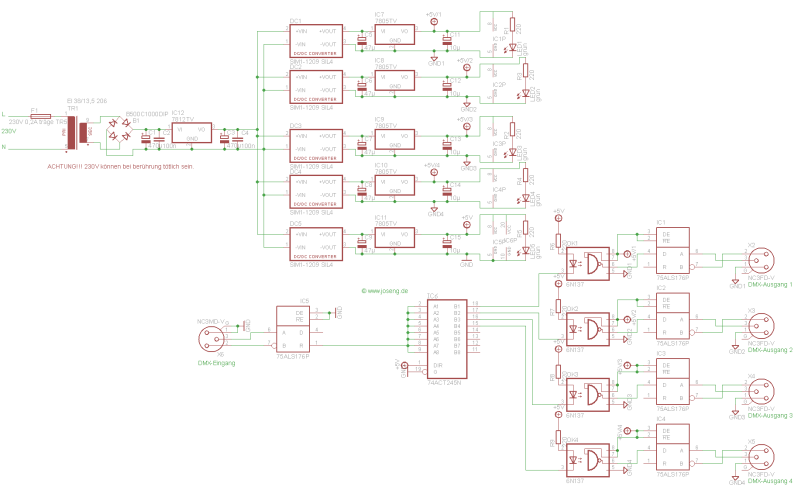

Schaltung 2:
dmx_splitter_dc_dc_trafo_version_klein

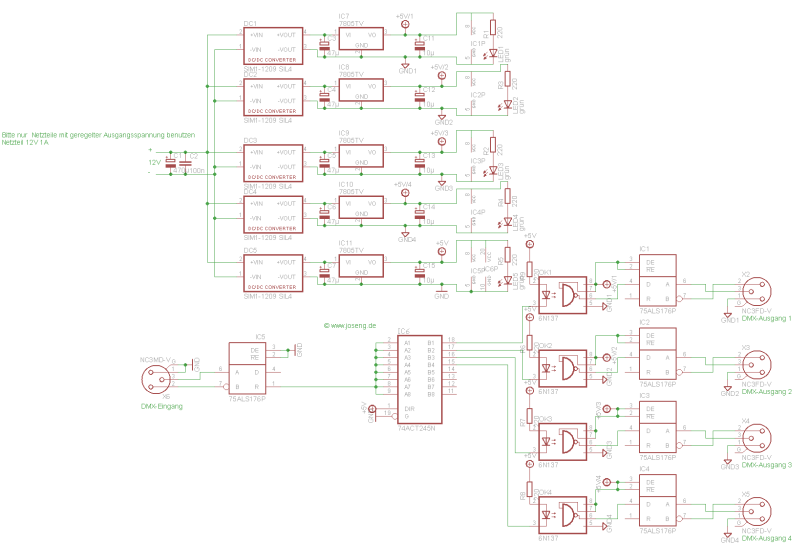

Schaltung 3:
dmx_splitter_dc_dc_ext._netzteil_version_klein

Die Schaltung kann auch als DMX-Booster verwendet werden, hierzu muss man nur einen Kanal aufbauen.
Hier noch die Eagle Datei und eine Stückliste: Download
